拉力板环式外置数显推拉力计规格型号

上海实干生产的SGBF型拉力板环式外置数显推拉力计是小型多功能高精度的推拉力测试仪器。该拉力板环式外置数显推拉力计适用于各种产品的推拉负荷测试、底压力测试，破坏试验等，此款拉力板环式外置数显推拉力计数字显示分辨率高，使用方便，可连接电脑同步显示试验力曲线图及试验过程记录追溯，为高精度的推拉力测试仪器。

拉力板环式外置数显推拉力计特点：

1.高精度高分辨率:精度0.5级，极小读数达0.001N;

2.峰值保持功能:可抓取测试中的峰值;

3.峰值保持自动解除功能;峰值保持时间〔1-10秒)自由设定;

4.比较功能:上下限偏差值自由设定，红绿指示灯及蜂鸣器自动声光报警设置;

5.记忆功能:可存储 800组测试数据，平均值计算功能;

6.三种单位变换;N, kgf, lbf三种单位自动换算;LCD液晶屏可翻转显示;按住单位键3秒后放开，可翻转LCD液晶屏显示方向;

7.自动关机功能:关机时间〔1-60分钟)自由设定;

8.串口输出;串口RS-232C输出，连接电脑通过测试软件观看力值曲线或将存储数据导入至电脑做分析、打印等相关处理。

拉力板环式外置数显推拉力计规格型号

拉力板环式外置数显推拉力计传感器参数：

传感器电源：　　　　DC10V、5V、2.5V±10%≤120mA

适用传感器：　　　　各种应变片式传感器（4线式）（大概可并联连接4个350Ω应变片式传感器）

非线性：　　　　　　±0.02%FS+1digit以内（3mV/V输入时）（23℃±5℃）

等效校正误差：　　　±0.2%FS以内

温度系数：　　　　　rdg的±00.005%+0.5digit/℃

模拟滤波器：　　　　可以选择10、30、300、或600（Hz）等

输入信号范围：　　　mV/V～+-4.0mV/V

显示：　　　　　　　取决于数字范围的缩放

输入校正范围：　　　输入校正范围0.1～3.0mV/V(SPIN值)

显示（承重）范围：　100～30000（极小输入灵敏度时）（SPIN值）极小输入灵敏度：　　0.25μ/digit（传感器电源2.5V时）0.5μ/digit（传感器电源5.0V时）1.0μ/digit（传感器电源10V时）

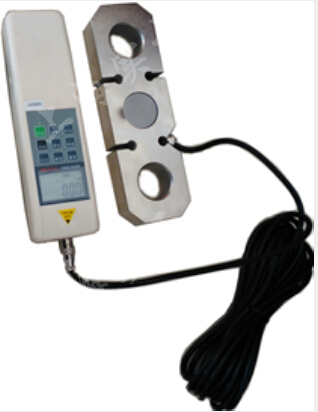

拉力板环式外置数显推拉力计图片

拉力板环式外置数显推拉力计规格型号

序号 NO	产品型号 (Model)	测量范围（KN）	分度值（KN）	外形尺寸（mm）	孔径（mm）
01	SGBF-20K	2-20	0.01	200X65X25	32
02	SGBF-30K	3-30	0.01	200X65X25	32
03	SGBF-50K	5-50	0.01	230X70X30	36
04	SGBF-100K	10-100	0.1	300X90X38	45
05	SGBF-200K	20-200	0.1	330X110X42	60
06	SGBF-300K	30-300	0.1	350X126X50	60
07	SGBF-500K	50-500	0.1	500X180X60	72
08	SGBF-1000K	100-1000	1	570X170X90	100
09	SGBF-2000K	200-2000	1	750X300X135	137
10	SGBF-3000K	300-3000	1	860X325X160	162
